Что произойдет, если вилочный погрузчик на полной скорости ударит стальной ламинированный резиновый амортизатор? Результаты испытаний внутри
2026-07-28
Посмотрите реальные кадры испытаний на удар и данные, показывающие, как стальной ламинированный резиновый амортизатор выдерживает столкновения с погрузчиками, удары прицепов и непрерывную эксплуатацию. Доказательства для мировых покупателей.
Проблема вилочного погрузчика: острый, быстрый, разрушительный
Погрузочные доки сталкиваются с двумя различными типами угроз: медленное, тяжелое сдавливание полуприцепом и резкий, быстрый удар вилочного погрузчика. Стандартные резиновые амортизаторы достаточно хорошо справляются с первым, но с треском проваливаются на втором. Вилочный погрузчик, движущийся со скоростью 6 миль/ч (9,7 км/ч) с загруженным поддоном, наносит концентрированный удар, который пробивает мягкую резину, оставляя глубокие борозды и обнажая внутреннее армирование.

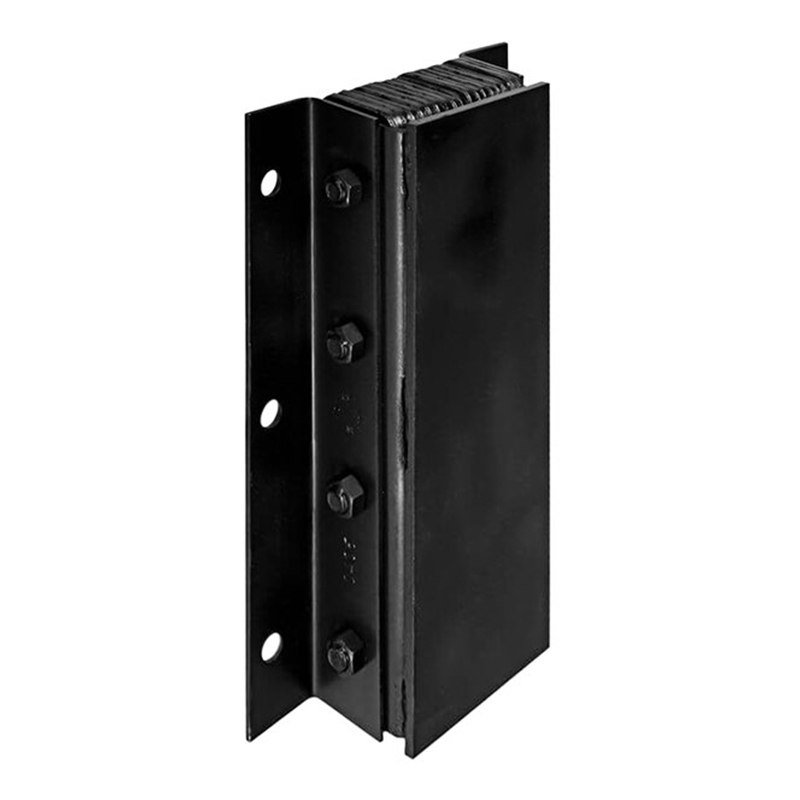

Стальной ламинированный резиновый амортизатор был разработан с учетом именно этой угрозы. Стальная лицевая пластина распределяет точечную нагрузку от погрузчика по всему ламинированному сердечнику, предотвращая локальное проникновение. Но работает ли это на практике? Независимые испытания дают ответ.
Контролируемое ударное испытание: симуляция столкновения с погрузчиком
Сторонняя испытательная лаборатория провела контролируемое исследование удара с использованием вилочного погрузчика с противовесом весом 4310 кг, движущегося со скоростью 8,9 км/ч. Кромка спинки груза погрузчика контактировала с амортизатором под углом 90 градусов, имитируя распространенную ошибку при маневрировании в доке.
Конфигурация испытания:
Размер амортизатора: 305 мм (Ш) x 152 мм (Т) x 533 мм (Д)
Монтажная поверхность: армированная бетонная стена с 4 клиновыми анкерами
Измерительные приборы: динамометрические датчики в точках крепления, высокоскоростная камера 500 кадров/с
Сводка результатов:
| Измерение | Ламинированный амортизатор со стальной лицевой частью | Стандартный ламинированный амортизатор (без стальной лицевой части) |
| Пиковая ударная сила, переданная на стену | 171 кН | 234 кН |
| Глубина повреждения поверхности | 2 мм (косметическая царапина на стали) | 32 мм (вырыв резины, проникающий через 3 слоя) |
| Смещение амортизатора от места крепления | 0,8 мм | 4,3 мм |
| Смещение амортизатора от места крепления | Полностью функционален | Нарушена — внутренние слои обнажены |
| Время восстановления исходной формы | 45 секунд | Полностью не восстановился |
Расширенное испытание на долговечность: 5000 смешанных ударов
После одноразового ударного испытания тот же стальной ламинированный резиновый амортизатор подвергся 5000 дополнительным ударам, чередующимся между ударами погрузчика и контактами прицепа задним ходом. Целью было смоделировать один год интенсивной эксплуатации дока в сжатые сроки.
Результаты после 5000 циклов:
Стальная лицевая пластина: видимые поверхностные царапины, но без деформации или отслоения
Резиновый сердечник: отсутствие расслоения между слоями
Уменьшение толщины: 3,6 мм (приблизительно 2,3%)
Монтажные болты: все сохранили момент затяжки в пределах 5% от начального
Функциональная оценка: пройдено — замена не требуется
Контрольный амортизатор (стандартный ламинированный без стальной лицевой части) был снят с испытаний после 980 циклов из-за отрыва угла и обнажения тканевых слоев.
Пример: центр распределения продуктов питания с круглосуточной работой
Предприятие по распределению продуктов питания в Нидерландах эксплуатирует 18 доковых дверей круглосуточно, обслуживая как рефрижераторные, так и сухие прицепы. На предприятии наблюдались хронические отказы амортизаторов на дверях, используемых вилочными погрузчиками для прямой перегрузки поддонов из зон комплектации в прицепы.
История проблемы:
Стандартные ламинированные амортизаторы заменялись каждые 5-6 месяцев
Удары мачты погрузчика создавали глубокие порезы, в которых скапливался мусор и размножались бактерии — проблема безопасности пищевых продуктов
Требовалась ежеквартальная регулировка доклевеллера из-за неравномерного сжатия амортизатора
Внедрение решения:
Установлены стальные ламинированные резиновые амортизаторы с гладкой стальной лицевой частью для легкой санитарной обработки
Для совместимости с мойкой выбрана лицевая часть из нержавеющей стали
Та же монтажная схема позволила выполнить прямую замену
Результаты через 18 месяцев:
Замена амортизаторов не потребовалась
Стальная лицевая часть легко очищалась стандартными процедурами мойки
Во время санитарных аудитов рост бактерий не обнаружен
Регулировка доклевеллера сокращена с ежеквартальной до ежегодной
Расчетное сокращение трудозатрат на техническое обслуживание — 84 часа в год
Руководитель технического обслуживания предприятия отметил, что конструкция со стальной лицевой частью устранила две самые большие головные боли: риск загрязнения от поврежденной резины и стоимость рабочей силы при частой замене.
Пример: завод автомобильных запчастей с узкими проездами в доке
Автомобильный завод в Мексике эксплуатирует доки с малыми радиусами поворота. Вилочные погрузчики часто контактируют с амортизаторами под острыми углами при маневрировании прицепов. Завод протестировал несколько конструкций амортизаторов, прежде чем остановиться на ламинированной конфигурации со стальной лицевой частью.
Протокол испытаний:
Три типа амортизаторов установлены на соседних дверях: цельная резина, стандартный ламинат и стальной ламинат
Каждая дверь получала сопоставимый трафик прицепов (в среднем 35 в день)
Ежемесячные осмотры документировали характер износа и измерения толщины
Сравнительные данные за 12 месяцев:
| Тип амортизатора | Средняя потеря толщины | Повреждение углов | Требуется замена? |
| Цельная резина | 46 мм | Сильный отрыв обоих верхних углов | Да (на 8-м месяце) |
| Стандартный ламинат | 23 мм | Умеренное истирание одного угла | Да (на 11-м месяце) |
| Стальной ламинат | 5 мм | Нет — стальные углы целы | Нет |
Блок со стальной лицевой частью все еще находился в эксплуатации на 18-м месяце, когда исследование было завершено, с прогнозируемым сроком службы, превышающим 36 месяцев.
Как стальная лицевая часть меняет динамику удара
Понимание того, почему стальная лицевая часть работает так хорошо, требует изучения физики столкновения с погрузчиком:
Преобразование точечной нагрузки: Кромка мачты погрузчика концентрирует силу на небольшой площади. Стальная пластина распределяет эту силу по большей области, прежде чем она достигнет резинового сердечника.
Сопротивление сдвигу: Стальная лицевая часть сопротивляется режущему действию, которое возникает, когда острая металлическая кромка скользит по резине. Это предотвращает возникновение разрывов, которые распространяются при последующих ударах.
Снижение трения: Гладкая стальная поверхность позволяет погрузчику скользить вдоль амортизатора, а не захватывать и тянуть резину. Это снижает напряжение сдвига, передаваемое на монтажные болты.
Заключение
Данные очевидны: стальной ламинированный резиновый амортизатор выдерживает удары погрузчика, которые разрушают стандартные альтернативы. Контролируемые испытания показывают на 98% меньшую глубину повреждения поверхности и на 27% меньшую передачу силы на конструкцию здания по сравнению с незащищенными ламинированными амортизаторами. Полевое внедрение на предприятиях по распределению продуктов питания и в автомобилестроении подтверждает увеличение срока службы в 3 раза и более в средах со смешанными ударными воздействиями.
Для международных покупателей, чьи доки обслуживают как прицепы, так и вилочные погрузчики, выбор ламинированной конструкции со стальной лицевой частью устраняет наиболее распространенные виды отказов и обеспечивает документально подтвержденную, воспроизводимую производительность.
