Что такое щитовая резиновая плотина? Полное руководство по надёжному управлению водными потоками

Полное руководство по щитовым резиновым плотинам: где долговечность встречается с точностью

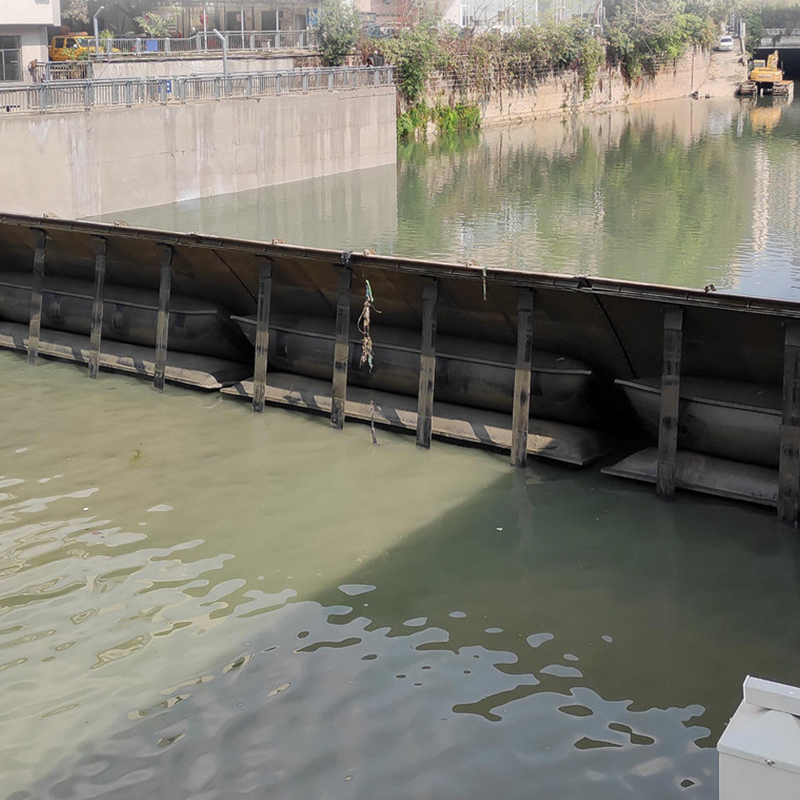

Что такое щитовая резиновая плотина?​

Щитовая резиновая плотина (также известная как дношарнирная резиновая водосливная плотинаили плотина с жёстким порогом) — это современная гидротехническая система управления водными ресурсами, созданная для обеспечения высокой устойчивости и точности регулирования потока. Она сочетает усиленную многослойную резиновую мембрану с прочным изогнутым бетонным или стальным основанием — «щитом». В отличие от полностью надувных плотин, резиновый фартук постоянно закреплён вдоль гребня этого жёсткого основания, образуя гибридную конструкцию, работающую по принципу поворотного затвора. Эта конструкция специально разработана для эксплуатации в сложных условиях, где истирание, засорение и долговременная надёжность являются основными требованиями, обеспечивая беспрецедентную прочность при регулировании потоков в реках, каналах и водохранилищах.

Конструкция и основные компоненты

Жёсткий изогнутый щит/порог​

Основанием служит фиксированный, инженерно рассчитанный водосброс из железобетона или стали, спроектированный для оптимального гашения энергии потока и обеспечения структурной поддержки.

Усиленный резиновый фартук​

Многослойное резиновое полотно, армированное текстильным кордом (обычно на основе EPDM), надёжно прикреплённое к гребню порога методом вулканизации и механического зажима.

Внутренняя напорная камера​

Герметичное пространство между фартуком и щитом, в которое нагнетается вода или воздух для подъёма барьера.

Система наполнения и дренажа​

Включает насосы, клапаны и трубопроводы для управления подачей и сбросом воды или воздуха из камеры.

Анкерное крепление и уплотнения​

Высокопрочные анкеры и герметизирующие профили обеспечивают водонепроницаемое и долговечное соединение всех компонентов.

Естественная устойчивость и безопасность конструкции

Гибридная стабильность:​ Жёсткий щит принимает на себя основную гидродинамическую нагрузку, а резиновый фартук амортизирует динамические воздействия, предотвращая резонансные колебания.

Аварийный сброс:​ В случае экстремального паводка или перегрузки система позволяет произвести экстренный сброс давления за 3–10 минут, предотвращая разрушение конструкции.

Пассивная безопасность:​ В опущенном состоянии плотина физически не создаёт сопротивления потоку, исключая риск неконтролируемого подпора при отказе оборудования.

Ключевые преимущества щитовых резиновых плотин

Высокая износостойкость и устойчивость к ударам​

Жёсткий щит поглощает и отклоняет абразивные наносы, камни и мусор, защищая резиновую мембрану от прямого износа и значительно увеличивая срок её службы.

Отличная стабильность и точное управление​

Фиксированная точка шарнира исключает колебания и вибрации, поддерживая постоянную высоту гребня даже в условиях турбулентного или переменного потока.

Эффективное гашение энергии и защита от размыва​

Изогнутая конструкция порога способствует формированию устойчивых гидравлических прыжков, эффективно рассеивая энергию потока и минимизируя размыв русла ниже по течению.

Надёжная работа в водоёмах с высоким содержанием наносов​

Менее подвержена сбоям из-за накопления осадков по сравнению со стандартными надувными плотинами, что делает её идеальной для рек с высокой транспортной способностью.

Низкие эксплуатационные затраты и высокая надёжность​

Поскольку в периоды паводков резина защищена щитом, обслуживание фокусируется на прочном бетонном/стальном основании, что сокращает время простоя и общую стоимость жизненного цикла.
